面の指示記号を作成した際に、「標準記号」の中から「▽」が選択できないときの対処方法をご紹介します。
トラブル状況

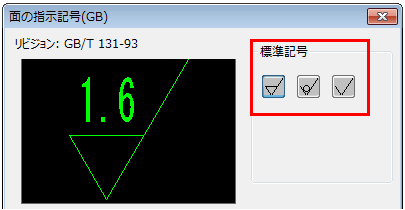

- 「面の指示記号」を作成し、ダブルクリックで編集します。
- 「標準記号」から「▽」記号が選択できません。
※規格がGB（中国標準規格）に設定されているため、「▽」記号が使用できないようです。
解決方法

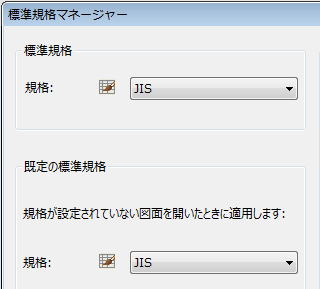

- リボンの「ツール」から「標準規格マネージャ」を選択します。
- 規格を「JIS」に変更し、OKをクリックします。

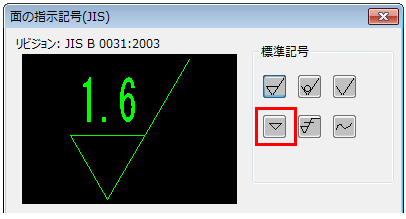

- 面の指示記号を作成し、編集します。
「▽」が選択できるようになりました。
