2017の不具合で3Dを修正する度に2Dに不要な中心線が表示されるときがあります。以下の操作で症状が改善されます。

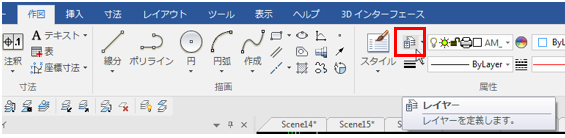

- 「作図」タブから「レイヤー」コマンドを実行します。

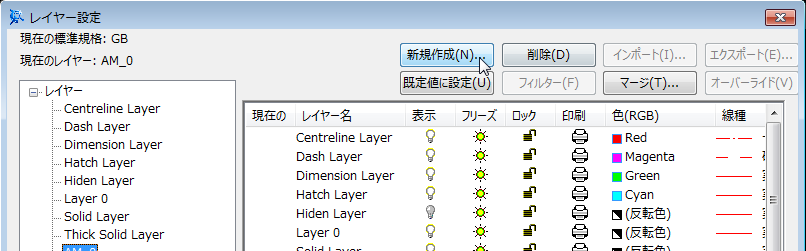

- 「新規作成」を選択し新規レイヤーを作成します。

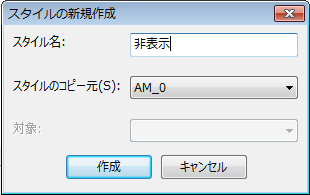

- スタイル名を「非表示」にして「作成」をクリックします。

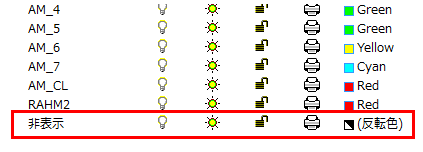

- 「非表示」レイヤーが作成されました。
- 電球マークをクリックして表示を非表示にします。
- OKをクリックします。
- ビューをダブルクリックします。
- 中心線を選択します。

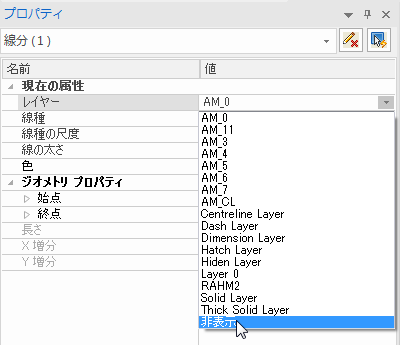

- プロパティの「レイヤー」から「非表示」を選択します。

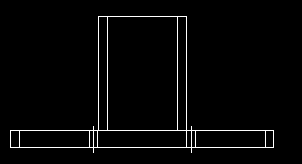

- 中心線が非表示になりました。

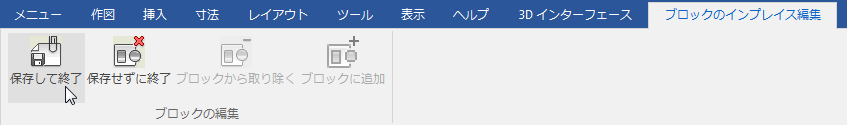

- 「保存して終了」をクリックして編集を終了します。
