CAXAでビューを作成するときに、毎回隠線から「アイソメ図のみ出力しない」を選択しなければならないときの対処方法をご紹介します。
トラブル状況
- 投影図を作成します。

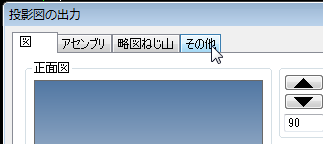

- 「その他」タブを開きます。
- 「隠線」から毎回「アイソメ図のみ出力しない」を選択しなければなりません。
解決方法

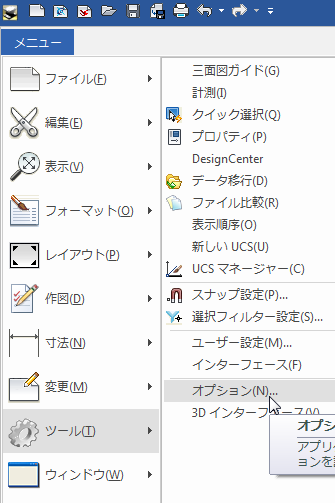

- 「メニュー」→「ツール」→「オプション」を選択します。
- 「オプション」画面が表示されるので、「3Dインターフェース」を選択します。
- 「投影オプション」の「隠線」から「アイソメ図のみ出力しない」を選択し、OKをクリックします。
- もう一度投影図を作成し、「隠線」を見てみましょう。
常に「アイソメ図のみ出力しない」に設定されるようになりました。
