CAXAでPCDの中心線を作成したが寸法が記入できない

CAXAでPCDの中心線を作成し、中心からの寸法を作成したいが、記入できないときの対処方法をご紹介します。

トラブル状況

  1. PCDに中心線を作成します。
    「作図」タブの中の「中心マーク」を選択します。

  2. 円を選択し、中心マークを作成します。

  3. 寸法を作成します。

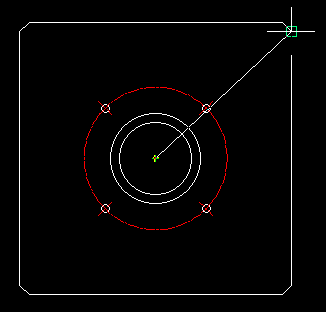

    中心マークと四角の縦の線を選択します。

  4. 中心からの寸法が作成できません。

解決方法

  1. ビューをダブルクリックし、編集状態にします。

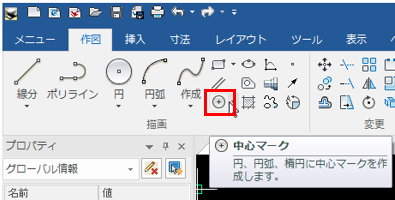

  2. 「作図」タブから「中心マーク」を選択します。

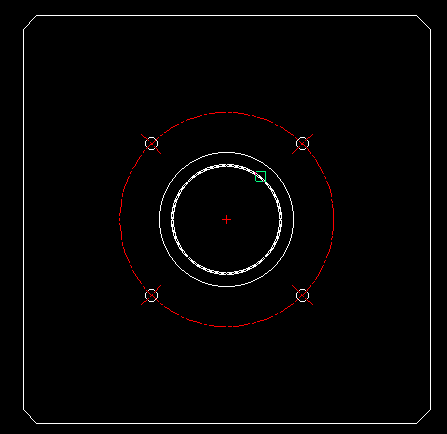

  3. 円をクリックし、中心マークを作成します。

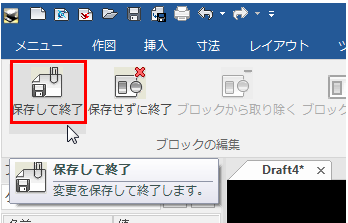

  4. 「保存して終了」を選択します。

  5. 寸法を作成します。

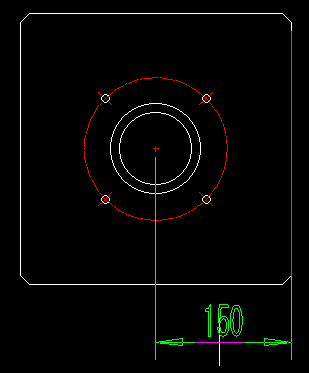

    中心からの寸法が作成できました。
