部品数が多い場合、画面上で寸法や配列の個数や角度が表示されてしまうと数字が重なってしまい見にくいので、非表示にしたいときの対処方法をご紹介します。
操作方法紹介動画
操作手順
トラブル状況

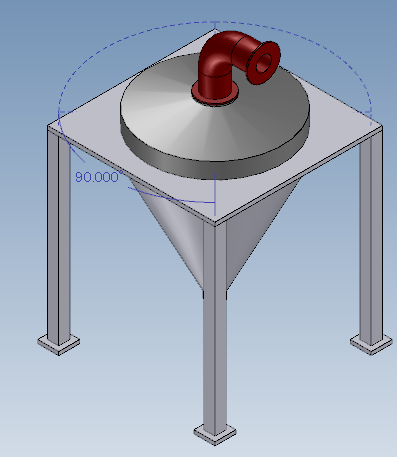

- 寸法と配列が表示されてしまっています。
解決方法

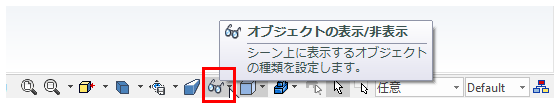

- 画面右下の「オブジェクトの表示/非表示」>「Smart Dimension」を選択します。

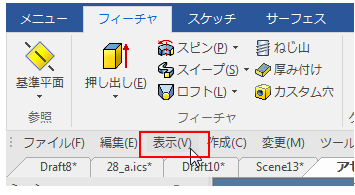

メニューバーが表示されている場合は、「表示」ツールの中から選択します。

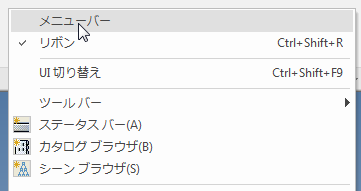

※メニューバーの出し方は、リボンの空いた所を右クリックし「メニューバー」を選択します。
- 寸法が非表示になりました。

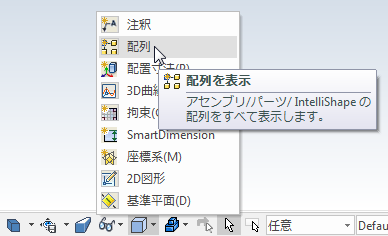

- 「オブジェクトの表示/非表示」から「配列」を選択します。

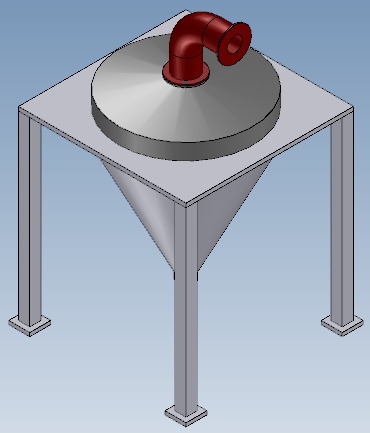

- 配列が非表示になりました。
