IRONCADでアヤメローレット(ナーリング)を作成する方法をご紹介します。
操作方法紹介動画
操作手順

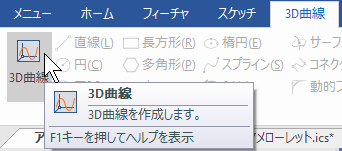

- 「3D曲線」から「3D曲線」を選択します。

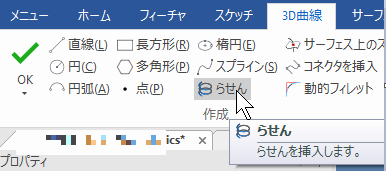

- 「作成」から「らせん」を選択します。

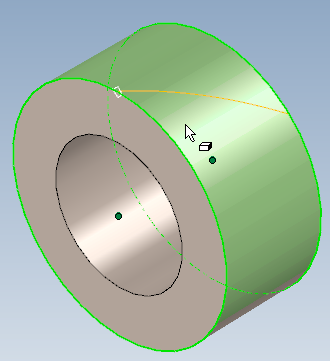

- 円柱面を選択します。

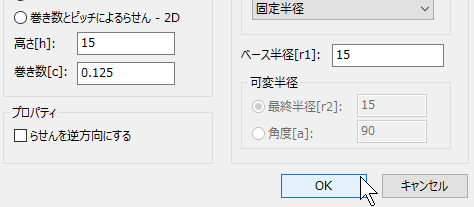

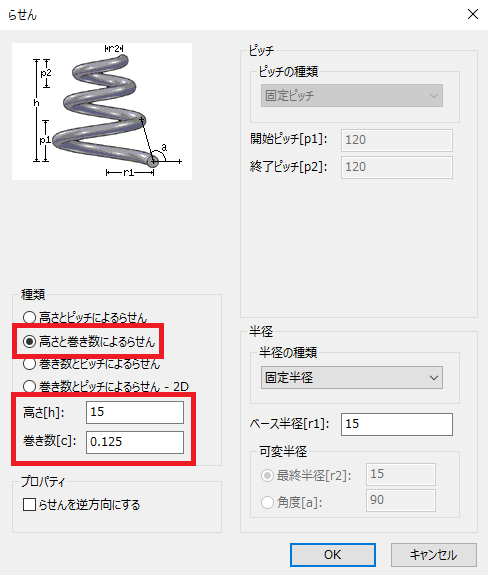

- 「種類」を「高さと巻き数によるらせん」にチェックを入れ、「高さ」は円筒の長さ15㎜、「回転」は1/8回転で0.125にします。
- OKをクリックします。

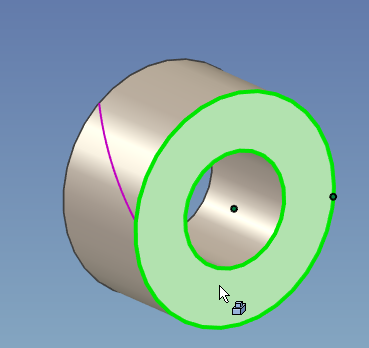

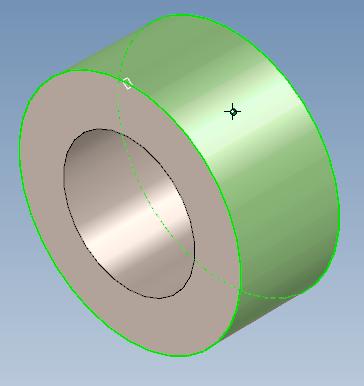

- 下図の面にスケッチを作成します。

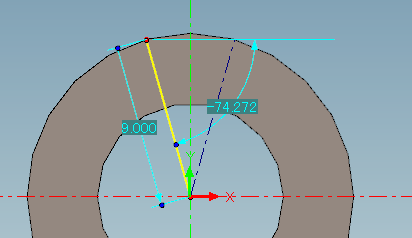

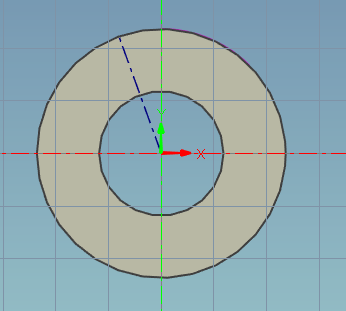

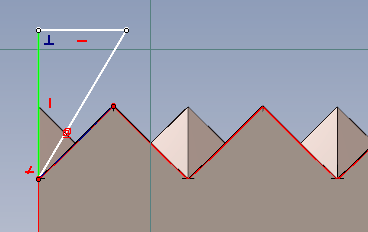

- 下図のように線分を作成します。
「2点」コマンド実行後、「補助として使用する」のチェックを入れてから線分を作成しましょう。

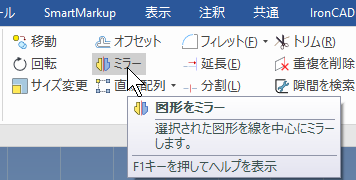

- Y軸（緑）をミラー軸として線分をミラーします。

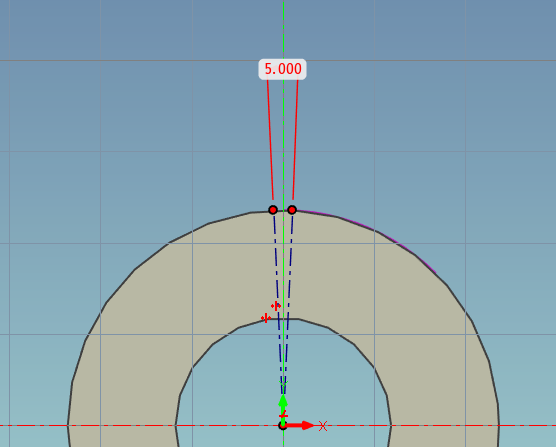

- SmartDimensionで角度5を記入し、拘束します。

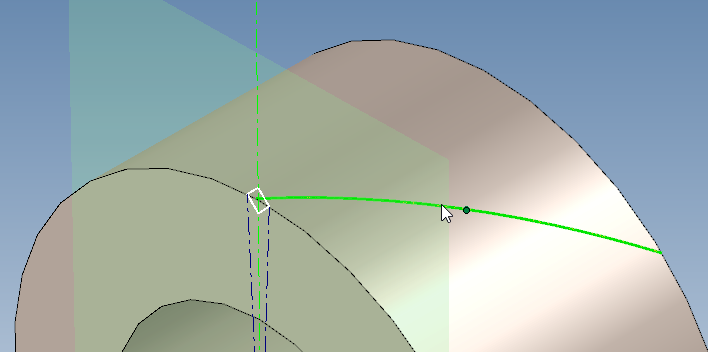

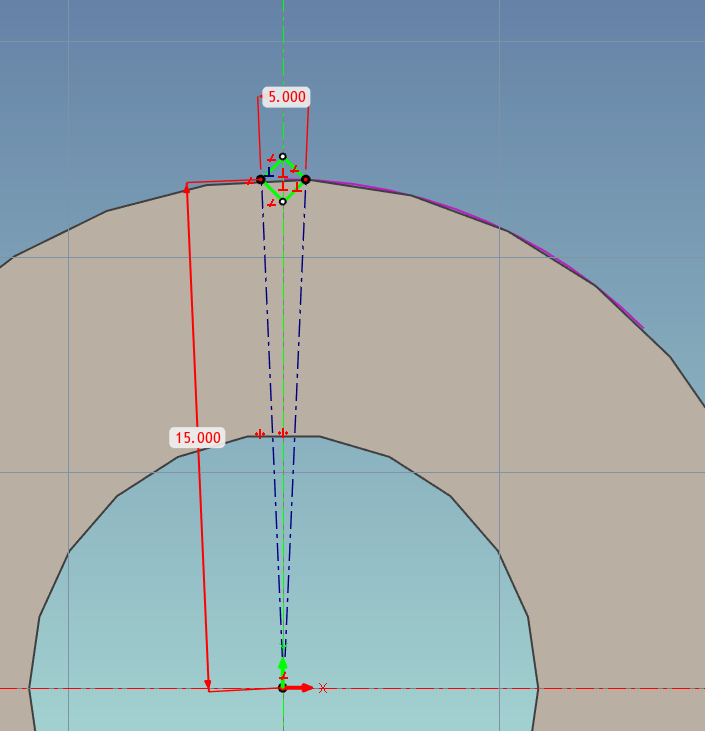

- 下図の位置にひし形を作成します。
※「補助として使用する」のチェックを外してから作図します。
- スケッチを終了します。

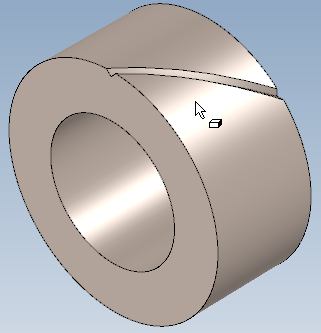

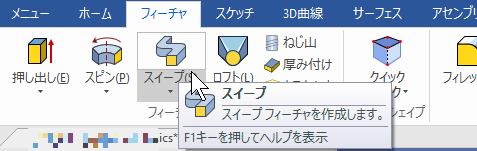

- 「フィーチャ」から「スイープ」を選択します。
- 対象パーツを選択します。

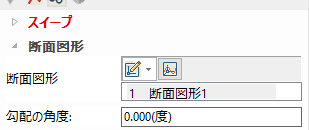

- 「断面図形」として先ほど作成したひし形を選択します。
- 「パス」としてらせんを選択します。
- オプションの中の「形状で削除」にチェックを入れます。

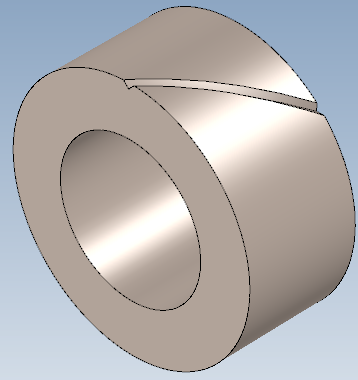

- OKをクリックします。

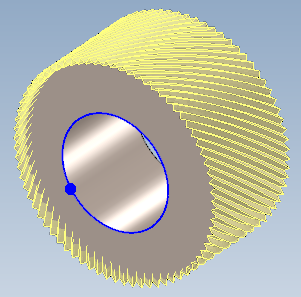

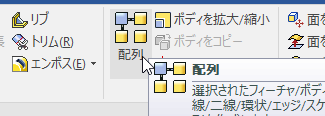

- 「配列」を選択します。
- 対象パーツを選択します。
- 「環状配列」にチェックを入れます。

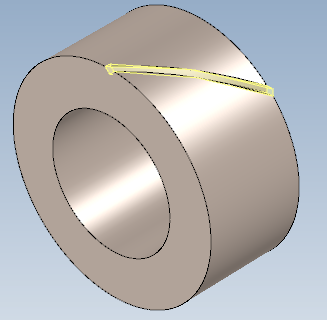

- 「フィーチャ」としてスイープを選択します。

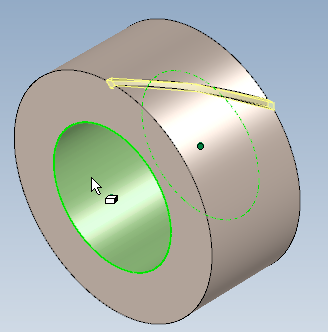

- 「軸」として円柱の内側を選択します。
-

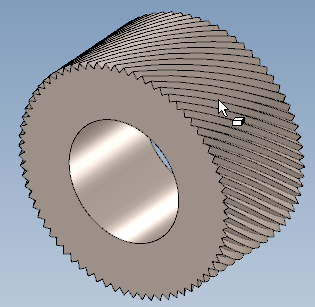

個数は72(360/5=72)に変更します。
※「5」は手順5の5度
- OKをクリックします。

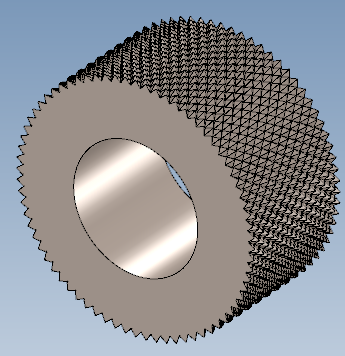

- 環状配列をミラーします。
- 対象パーツを選択します。
- フィーチャとして「環状配列」を選択します。
※画面上ではなく「シーン」から選択します。

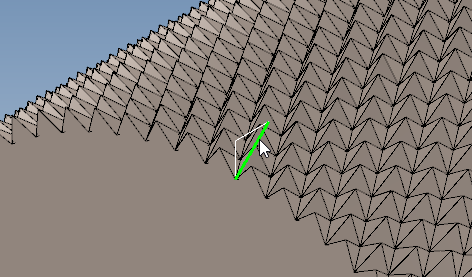

- ミラー平面として下図の点を選択します。
- OKをクリックします。
- これから円筒の両端を回転コマンドでカットします。
※面取りコマンドではできないので、回転コマンドでカットします。 - 断面を作成します。

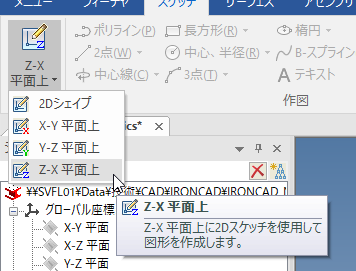

- Z-X平面にスケッチを作成します。

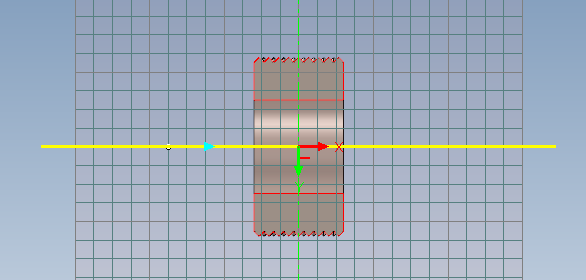

- X軸方向に中心線を作成します。

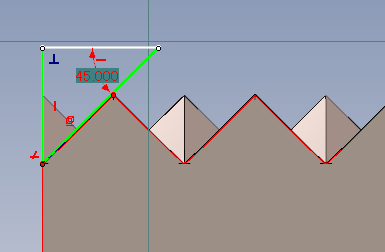

- 三角形を作成します。
- 角度45度を入れます。
-
スケッチを終了します。
- 断面ツールを抑制します。

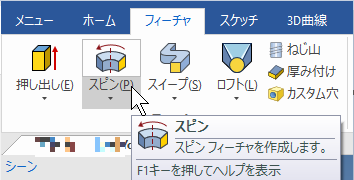

- 「スピン」コマンドを実行します。
- 対象パーツを選択します。
- 三角形を選択します。
- 「形状で削除」を選択します。
- OKをクリックします。

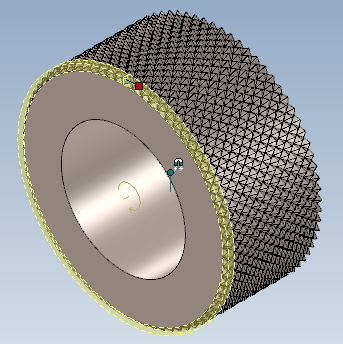

- 回転カットを反対側にミラーします。

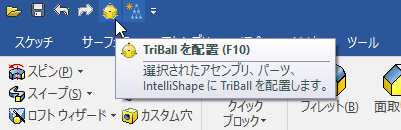

回転カットを選択し、TriBallを配置します。

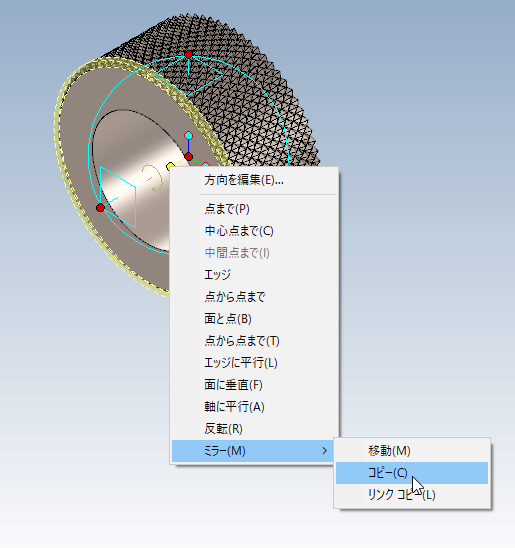

- 中心のハンドルを右クリックし、「ミラー」→「コピー」を選択します。

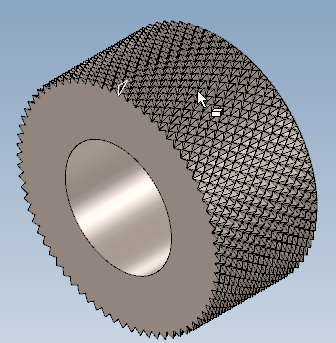

- 反対側にミラーされました。

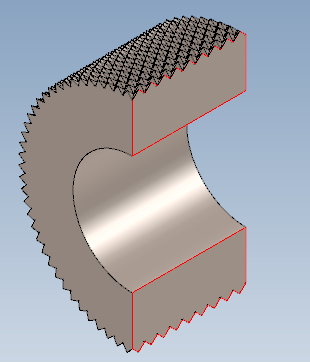

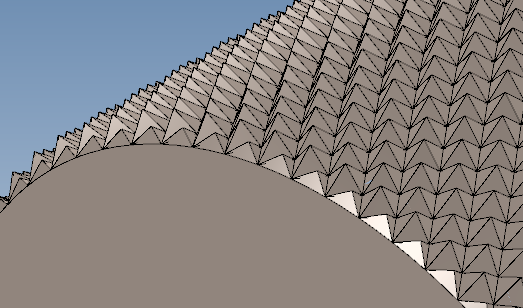

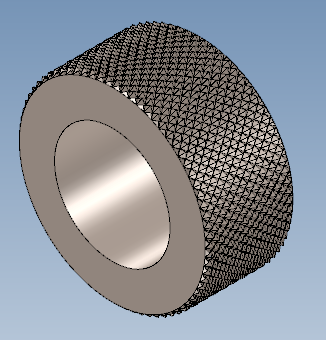

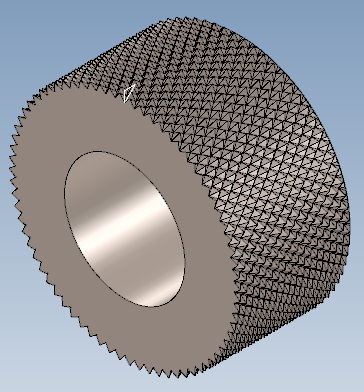

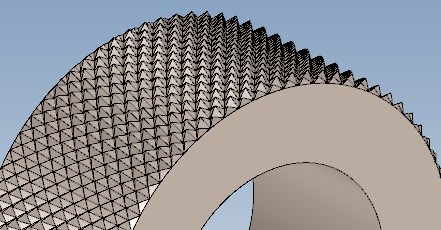

- アヤメローレット(ナーリング)の完成です。
