「投影図の追加」で後から置いたアイソメ図の隠線を非表示にしたいときの操作方法をご紹介します。
- アイソメ図を一度クリックし、右クリックします。

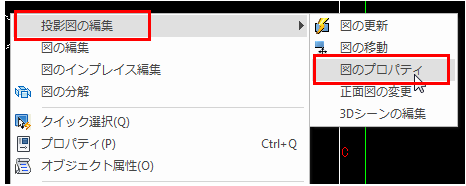

- 「投影図の編集」→「図のプロパティ」を選択します。

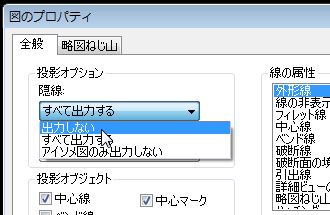

- 「隠線」を「出力しない」に変更し、OKをクリックします。
※「アイソメ図のみ出力しない」では隠線は非表示になりません。
- 隠線が表示されなくなりました。
